Coriolise massivoolu mõõtmine
Coriolise massivoolumõõturidVõtke tööstuslike vedelike mõõtmise tehnoloogia tipptase. Paljud tööstusharud, nagu nafta ja gaasitööstus, toiduainetetööstus ja farmaatsiatööstus, peavad oluliseks tõhusust, ohutust, täpsust ja kulude kontrolli. Nende populaarsuse põhjuseks on ka enneolematu ülevaade vooludünaamikast, mõõtes massivoolu otse, mitte kaudseid arvutusi rõhu ja temperatuuri põhjal. Seade, mis annab täpseid näitu reaalajas keerulistes ilmastiku- või töötlemistingimustes, on tõeline mängumuutja, eriti tööstusharudes, mis tegelevad keeruliste muutujatega.
Mis on massivoolumõõtur?
Massivoolumõõturit kasutatakse torus liikuva vedeliku voolukiiruse mõõtmiseks ilma kogu tootmisprotsessi häirimata. See mõõdab torustikus ajaühikus liikuvat massi. Massivoolu mõõtmist peetakse enamiku retseptide koostamise, materjalibilansi määramise, arvelduse ja ka seotud tööstusharudes omandiõiguse üleandmise oluliseks aluseks. Selliste rakenduste puhul on usaldusväärsus ja täpsus äärmiselt olulised.
Kuidas massvoolumõõtur töötab?

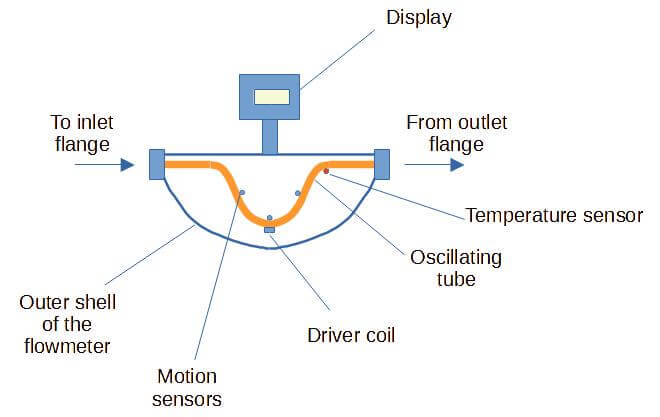

Massi mõõtmisel kasutatakse kahte erinevat tehnoloogiat: inertsiaalset ja termilist. Esimest inertsiaalset mõõturit tuntakse Coriolise voolumõõturina, mis põhineb Coriolise efektil. Torust läbivad vedelikud allutatakse Coriolise kiirendusele, mille käigus torusse mehaaniliselt suunatakse näiv pöörlemine. Vedeliku voolamise käigus tekkiv suunamuutusjõud sõltub mõõdetud massivoolukiirusest.

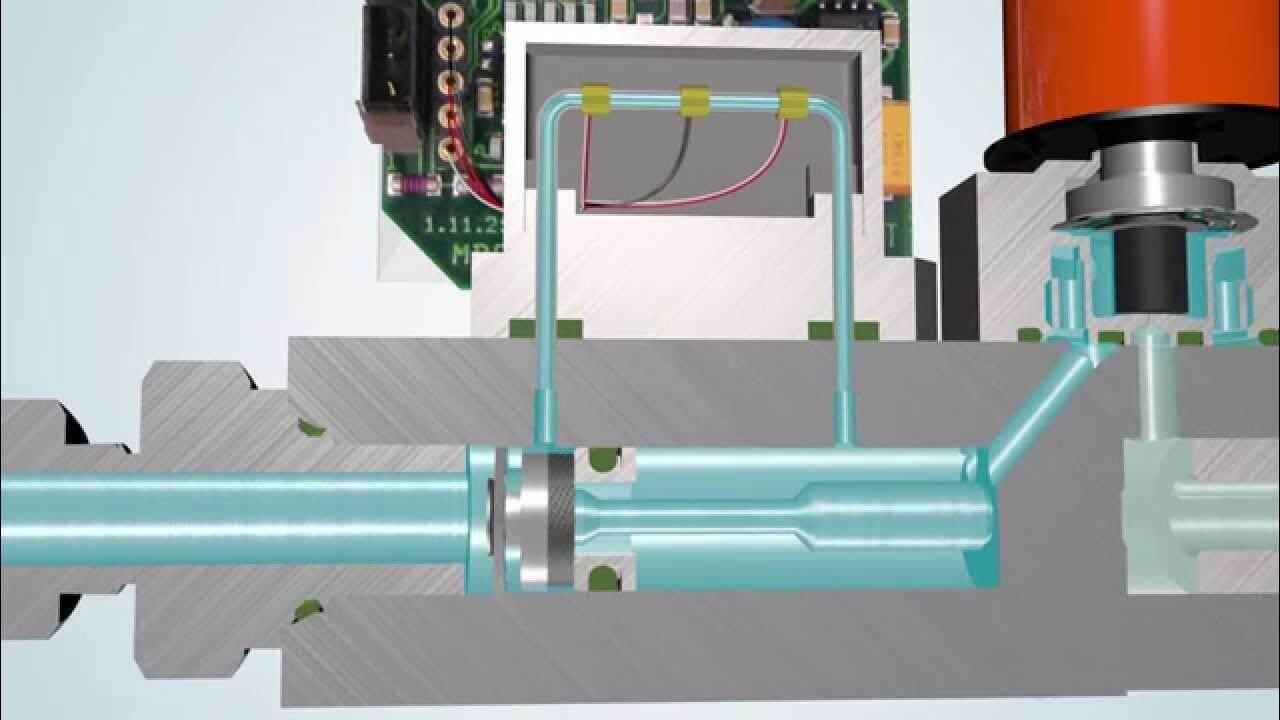

Hiljemtermiline massivoolumõõturgaaside ja vedelike voolukiiruse otsemõõtmine. Olenemata sellest, kas voolavasse voogu lisatakse teatud kogus soojust või hoitakse sondi konstantsel temperatuuril, töötab termiline massivoolumõõtur kahe temperatuurianduri ja elektrilise küttekeha abil. Eelnev lõik selgitabKuidas termiline massivoolumõõtur töötab.
Mis on massivoolumõõturi põhimõte?
Massivoolumõõturite eesmärk on mõõta antud punktist ajaühikus läbi voolava aine massi. Kuid need erinevad täpsete mõõtmiste jaoks mõeldud tehnoloogiate poolest, näiteks termilised, Coriolise, ultraheli või keerismõõtmised.Coriolise massivoolumõõturon oma täpsuse ja töökindluse tõttu üks populaarsemaid voolumõõtureid.
Massivoolumõõturite täpsus ja ulatus
Tänu silmapaistvale täpsusele ja korduvusele on massivoolumõõturid eelistatud tööstusharudes, kus täpsus on oluline. Massivoolumõõturite ulatus viitab maksimaalsele mõõtepiirkonnale, mida nad suudavad mõõta. Massivoolumõõturi ulatus on pöördvõrdeline selle üldise ebatäpsusega. Selle seose põhjused peituvad laiaulatuslikes voolumõõturites olevates summutustundlikkuse andurites, mis ei ole nii tundlikud kui kitsa ulatusega ülitundlikud voolumõõturid.
Kuidas valida voolumõõturitele sobivat ulatust?
Praktilistel eesmärkidel sobiva voolumõõturi valimisel tuleks arvesse võtta selliseid tegureid nagu vedeliku tüüp, vooluvahemik, täpsus, temperatuur ja rõhk. Enne täisskaala vahemiku valimist tuleks kõigepealt kindlaks määrata vooluvahemik. Väikese ulatusega massivoolumõõtureid eelistatakse suurema täpsuse saavutamiseks, kui vooluvahemik on väike. Lisaks on ümbritseva õhu temperatuur ja rõhk täiendavad tegurid, mis mõjutavad lõplikku täpsust. Kõrge temperatuuri ja rõhu korral on valiku tegemisel esmatähtis massivoolumõõturi võime taluda kõrget temperatuuri ja rõhku.
Lonnmeteri Coriolise massivoolumõõturid pakuvad 0,1%–0,05% kiiruse ebatäpsust massivoolu vahemikus kuni 100:1. Kõvertorumõõturitel on laiem ulatus kui sirgetorumõõturitel. Arvesti koguviga koosneb nii baasebatäpsusest kui ka nullpunkti nihke veast, mis on ebaregulaarse signaali väljundi määr nullvoolu korral. Nullpunkti nihke viga on peamine vea põhjus, moodustades tavaliselt mõõdetud kiirusest 1–2%.
Mõned tootjad illustreerivad üldist täpsust voolukiiruse protsendina suurte vooluhulkade korral ning voolukiiruse protsendina ja nullnihke veana. Võrdluse tegemisel on spetsifikatsioonide ülevaatamine oluline, et vältida võimalikke trikke.
Massivoolumõõturite rakendused ja piirangud
Massivoolumõõtureid mõjutavad keskkonnamuutujad, näidud ja arvutused; vea korrigeerimine võib kahjustada seadmeid, vähendada efektiivsust ja täpsust. Vaadake järgmisi probleeme, mis võivad massivoolumõõturitega esineda:
Nr 1 Rõhk võib langeda, kui voolukiirus tuvastamiseks suureneb;
Coriolise mõõtjad nr 2 on kallimad kui teised voolumõõturid. Ja neid ei saa kasutada suuremate torude puhul.
Nr 3 Niiskuse kondenseerumine küllastunud gaasides võib põhjustada madalaid näitu ja vastavat korrosiooni.
Nr 4. Andurile kogunenud kiht või materjali kogunemine mõjutab soojusülekande efektiivsust.
Vaatamata kõrgemale algkulule muudavad Coriolise massivoolumõõturid täpsuse, vähese hoolduse ja vastupidavuse pikaajalised eelised paljudes tööstusharudes väärtuslikuks lahenduseks. Massi, tiheduse ja temperatuuri otsesed ja usaldusväärsed mõõtmised muudavad need mitmekülgseks kasutamiseks nafta- ja gaasitööstuses kuni toidu- ja joogitööstuseni.
Kui otsite usaldusväärset Coriolise massivoolumõõturite tootjat, võtke meiega julgelt ühendust ja konsulteerige ekspertidega, et valida õiged massivoolumõõturid. Või küsige lihtsalt tasuta hinnapakkumist koos konkreetsete nõuetega.
